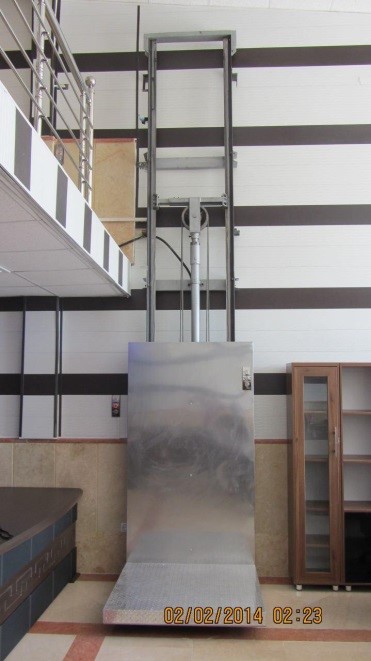

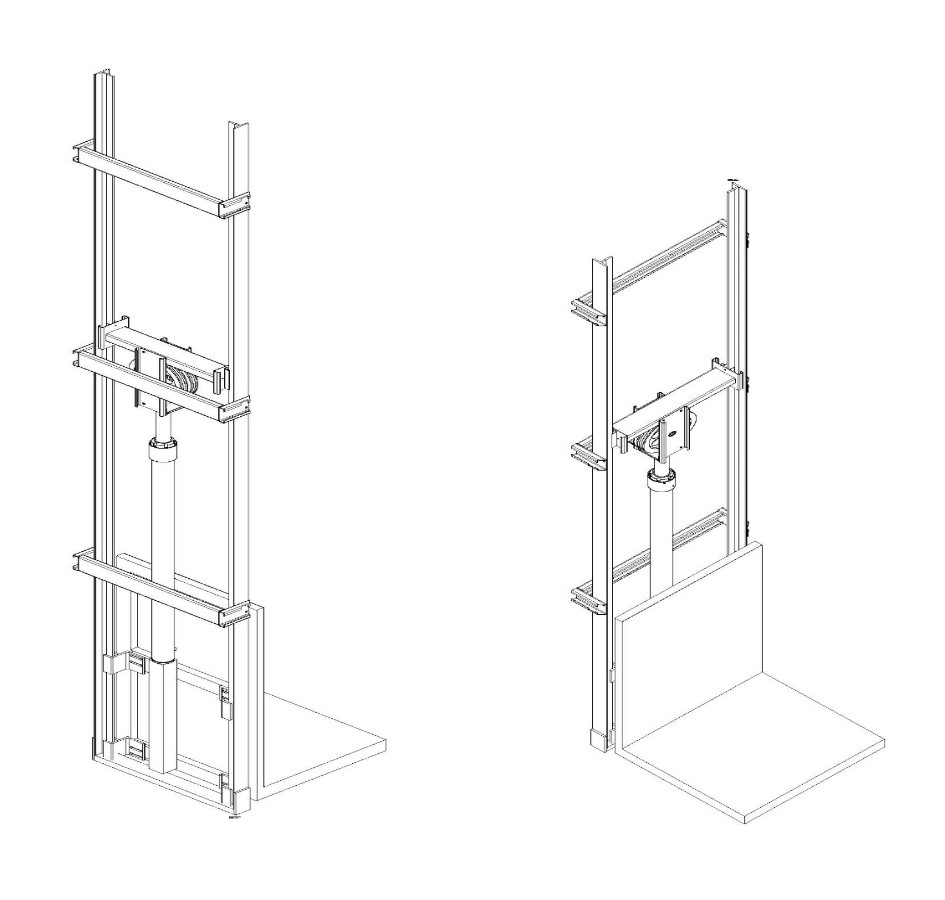

سیستم بالابر هیدرولیک به صورت جک بغل غیر مستقیم (1به2) برای طول مسیرهای تا 12 متر به صورت مونتاژ شده قابل استفاده می باشد. این سیستم برای هم تراز شدن در پایینترین طبقه به 25 سانت پیت (چاله) نیاز دارد و کمترین فضا را از چاهک اشغال می کند. برای مکان هایی که برق 3فاز وجود ندارد میتوان از بالابر هیدرولیکی با ظرفیت 250 کیلوگرم و سرعت 0.16 متر بر ثانیه با برق تکفاز استفاده کرد.

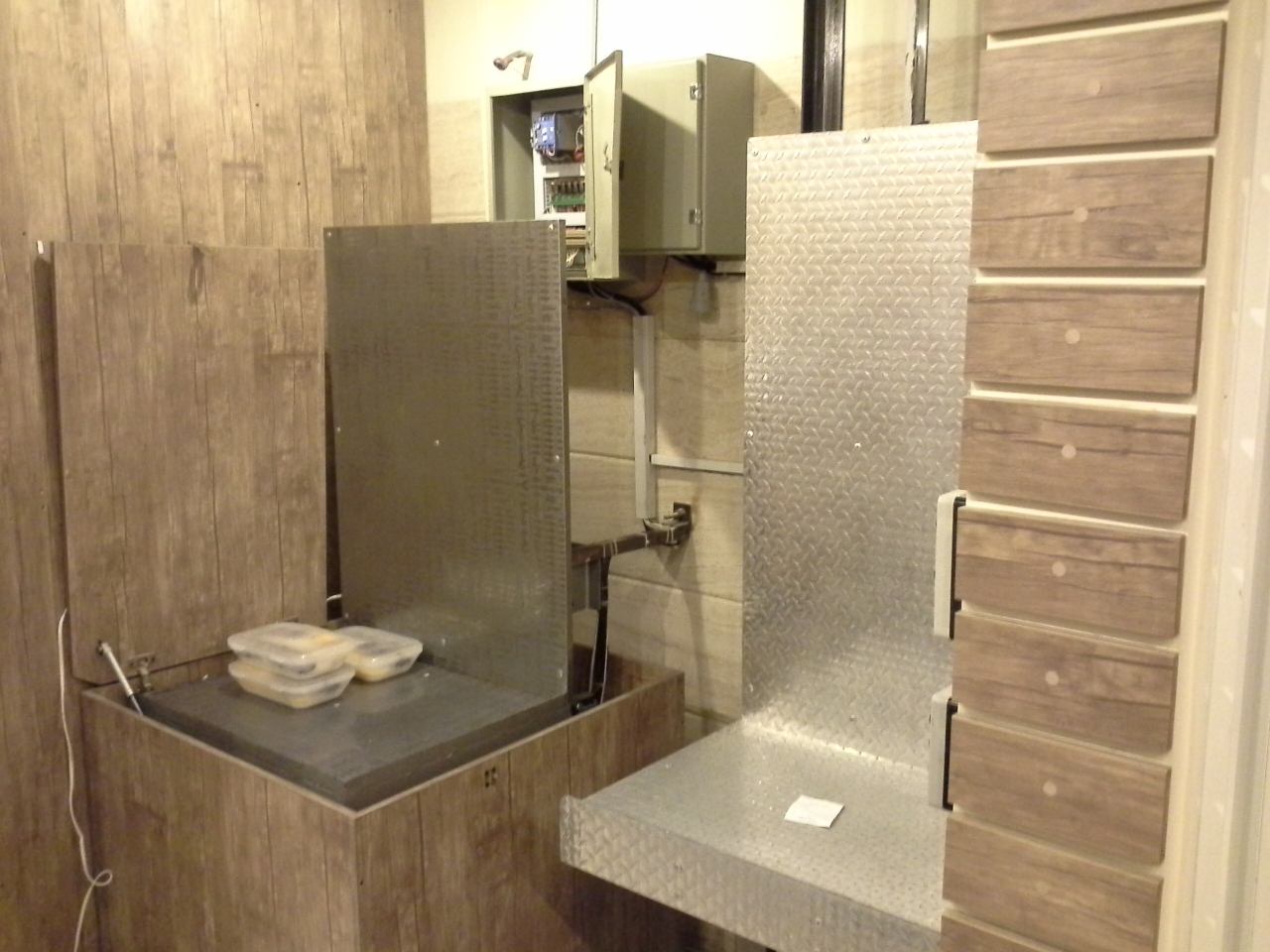

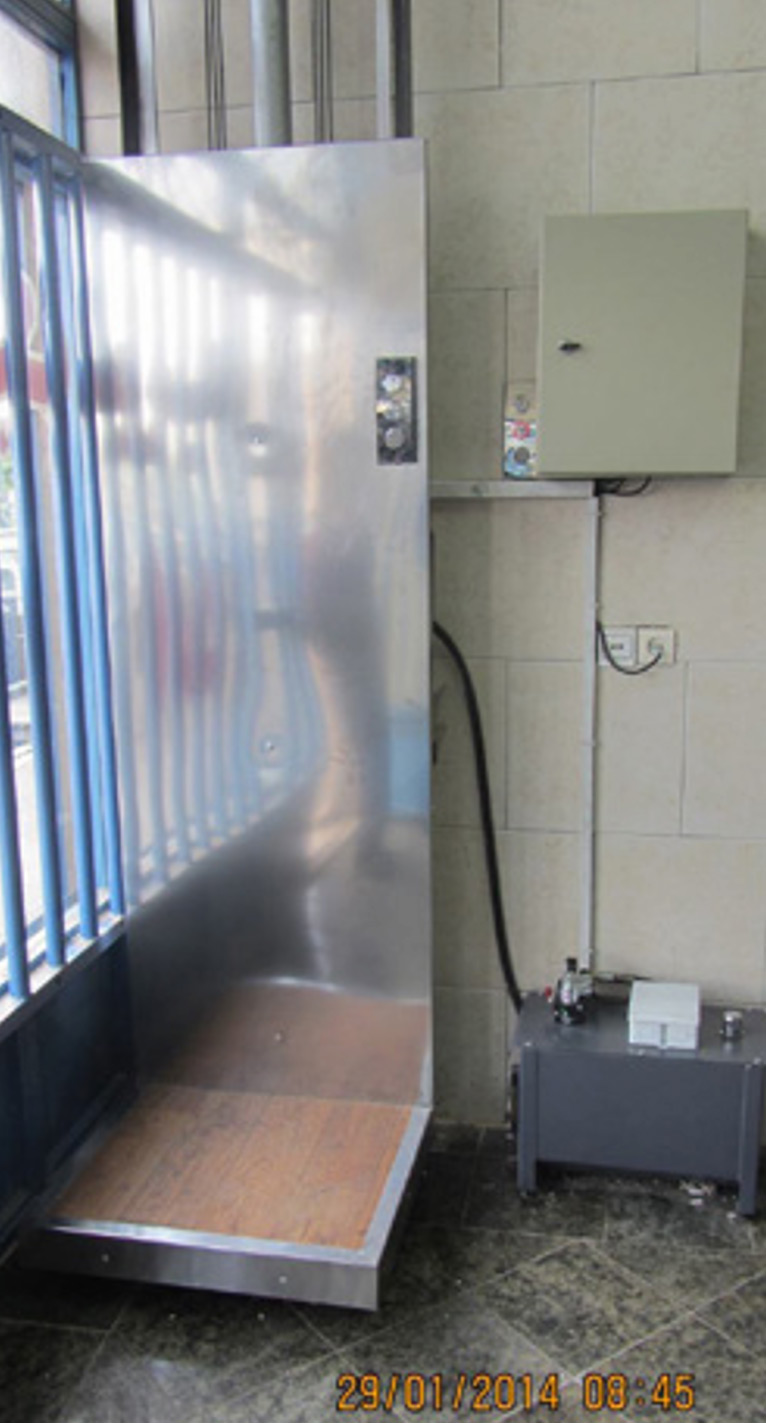

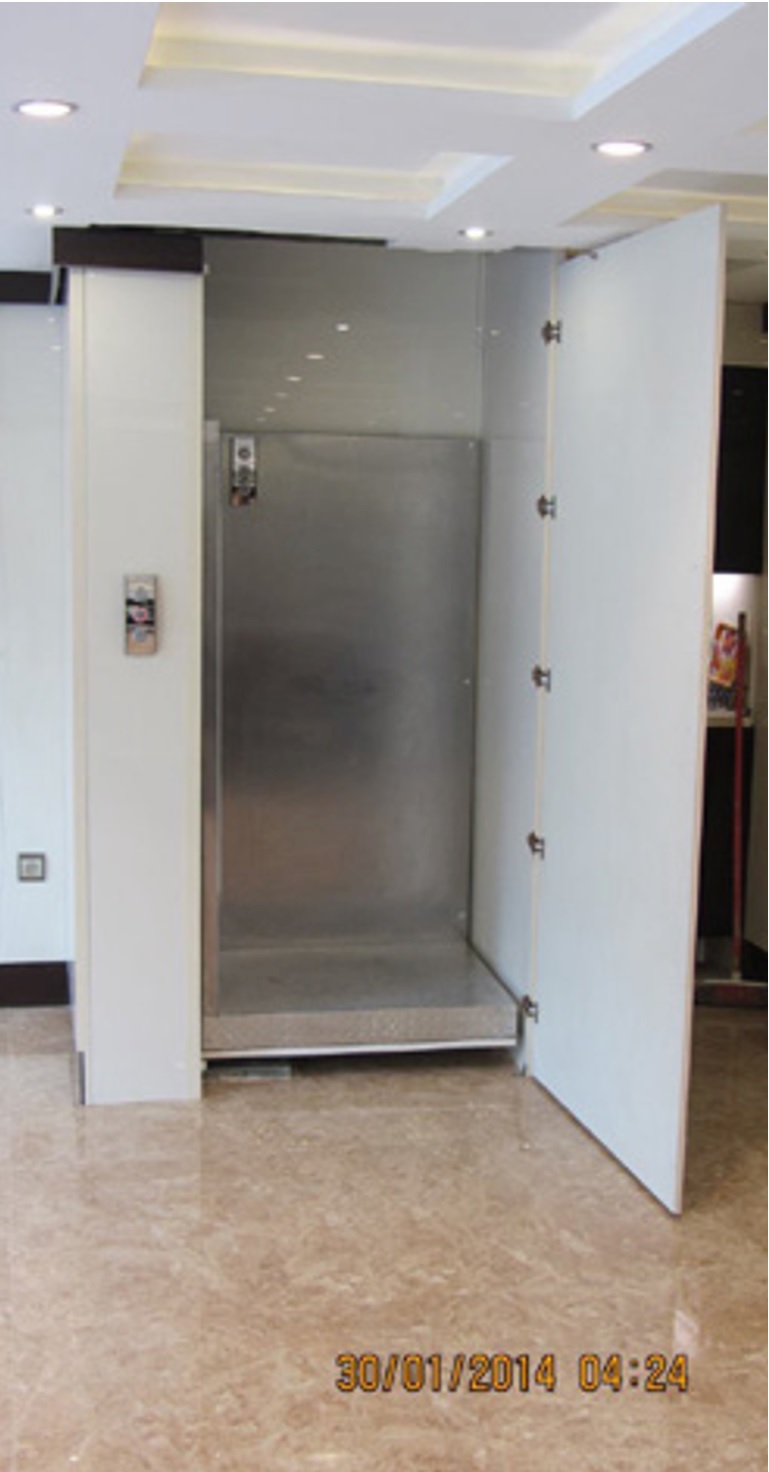

بالابر و معلول بر هیدرولیک
مشخصات فنی و اجرایی بالابر | ||
نوع سیستم هیدرولیک | جک غیر مستقیم بغل (1به2) | |
برق مصرفی | تکفاز | سه فاز |
مقدار چاله مورد نیاز جهت هم سطح سازی کفی و طبقه | 20 سانتیمتر | |
برق مصرفی | 25 آمپر | 10 آمپر |
کیلووات موتور | 2.9 کیلووات | 3 کیلووات |
سرعت حرکت | 16 سانتیمتر بر ثانیه | |
ظرفیت حمل | 350 کیلوگرم | |

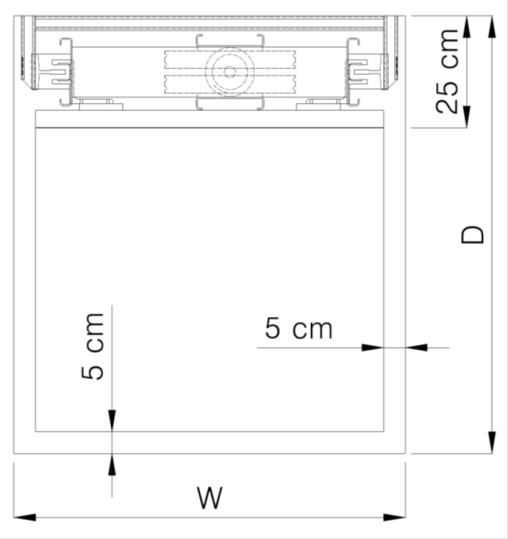

مقدار فضای اشغال شده سمت جک | 25 سانتیمتر | |
فضای بادخور بین کفی و دیوارهها | 5 سانتیمتر | |
شیر برقی | Blain ساخت آلمان – مدل KV | |
پمپ | SEIM یا SETTIMA ساخت ایتالیا – نوع دنده مارپیچ (screw) – بدون صدا | |
موتور | ELMO ساخت ایتالیا – غوطه ور در روغن – بدون صدا | |
جک | لوله سنگ خورده رومانی – پکینگها KASTAS ترکیه – محاسبه شده مطابق استاندارد EN81-2 |
- ایمنی بالا به دلیل استفاده از جک هیدرولیک با ضریب ایمنی بالاتر از 2
- حرکت نرم و بی صدا
- توقف و استارت ملایم در طبقات به دلیل استفاده از شیرهای Blain
- کاهش مصرف برق به دلیل حرکت به پایین با موتور خاموش
- خرابی کم و طول عمر زیاد به دلیل کاهش قطعات متحرک نسبت به بالابرهای وینچی و بالابرهای کششی
- نصب آسان به علت قرارگیری پاوریونیت در طبقه پایین و وجود قطعات متحرک کمتر نسبت به بالابرهای وینچی و کششی
- کاهش بار وارده به ساختمان به علت نصب تجهیزات در کف ساختمان
- نیاز به کمترین تخریب برای نصب در ساختمان های قدیمی
- دسترسی آسان به موتورخانه برای سرویس و نگهداری سیستم
